開關電源和線性電源不同，開關電源利用的切換晶體管多半是在全開模式及全閉模式之間切換，這兩個模式都有低耗散的特點，切換之間的轉換會有較高的耗散，但時間較短，所以比較節省能源。開關電源基本由主電路、控制電路、檢測電路、輔助電源四大部分組成。

一、主電路

沖擊電流限幅：控制接通電源瞬間輸入側的沖擊電流。

輸入濾波器：作用是過濾電網存在的雜波及阻礙本機產生的雜波反饋回電網。

整流與濾波：可以將電網交流電源直接整流為較平滑的直流電。

逆變：可以將整流后的直流電變?yōu)楦哳l交流電，這是高頻開關電源的核心部分。

輸出整流與濾波：可根據負載需要，提供穩定可靠的直流電源。

二、控制電路

一方面從輸出端取樣，與設定值進行比較，然后去控制逆變器，改變其脈寬或脈頻，使輸出穩定，另一方面，根據測試電路提供的數據，經保護電路鑒別，提供控制電路對開關電源電源進行各種保護措施。

三、檢測電路

提供保護電路中正在運行中各種參數和各種儀表數據。

四、輔助電源

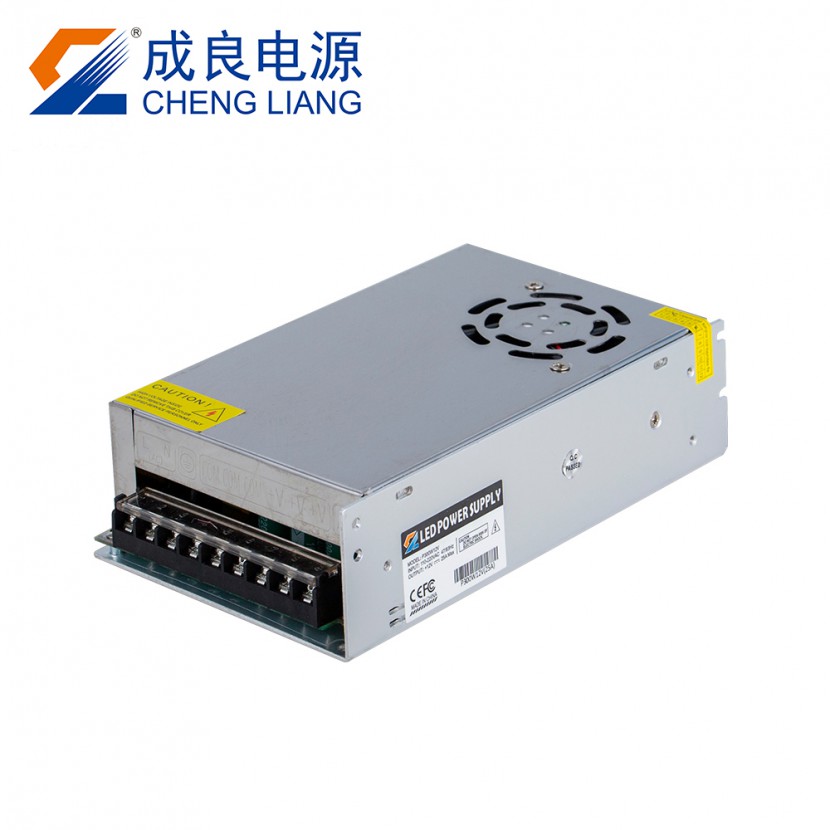

實可以現開關電源的軟件（遠程）啟動，為保護電路和控制電路工作供電。開關電源如圖
